Übersicht PiKoder Entwicklungsboards

PiKoder/SSC Evaluation Board

Der PiKoder/SSC Serial Servo Controller kontrolliert über eine serielle Schnittstelle bis zu acht Servos. Ein Arduino oder ein Raspberry Pi kann diese Schnittstelle ohne weitere (Hardware-)Adapter bedienen. Für den Anschluss an einen PC kommt ein USB- oder RS232-Adapter zum Einsatz.

Der PiKoder/SSC PRO Serial Servo Controller steuert bis zu acht Servos entweder über den I2C Bus oder eine serielle Schnittstelle (UART). Microcontroller wie der Arduino oder der Raspberry Pi können beide Schnittstellen ohne weitere (Hardware-)Adapter bedienen. Für den Anschluss an einen PC kommt ein USB-UART-Adapter zum Einsatz.

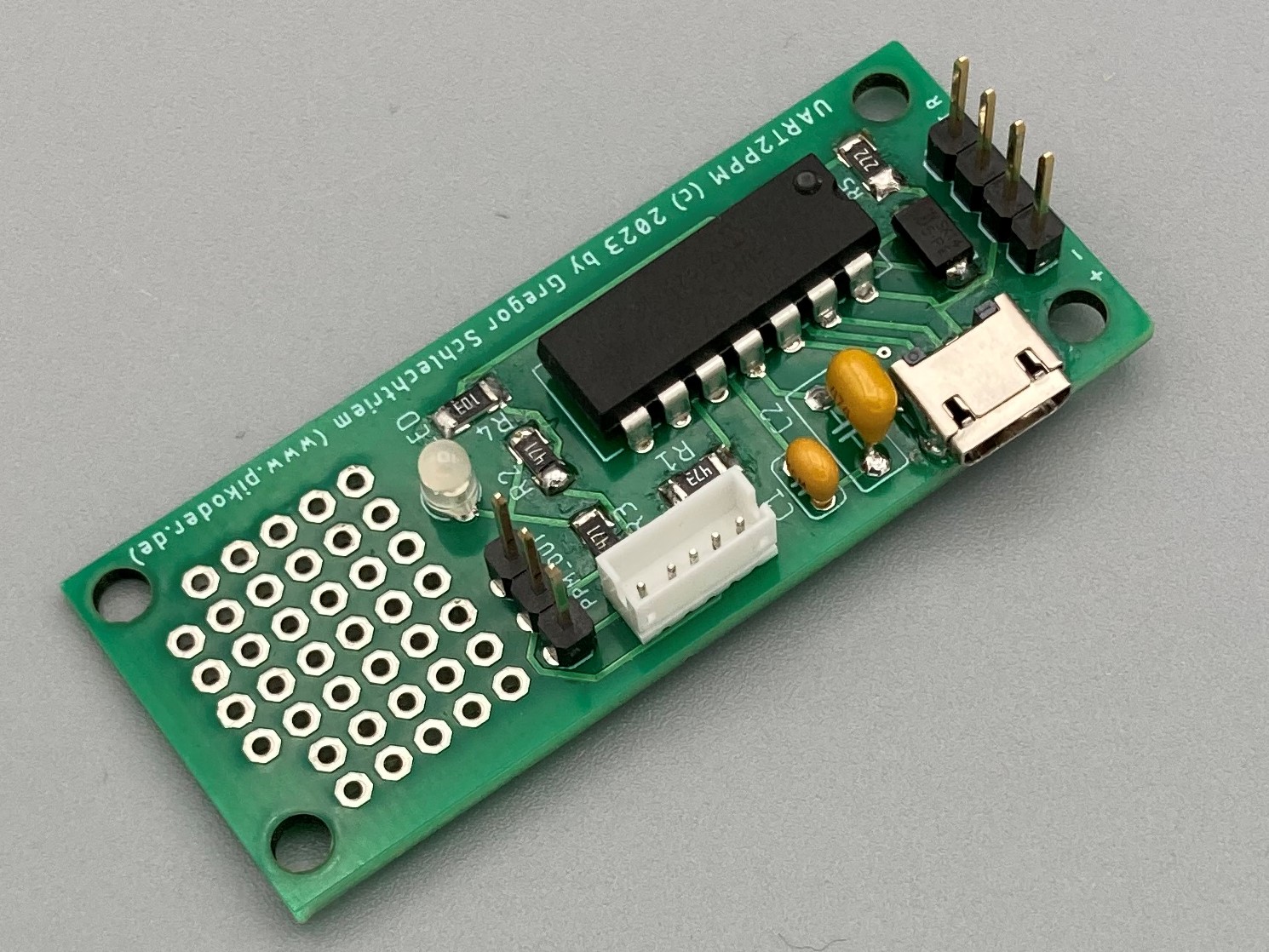

Der PiKoder/PPM UART2PPM ist eine "Ein-Chip-Lösung", um eine Modell- fernsteuerung über eine UART-Schnittstelle z.B. durch einen Raspberry Pi zu kontrollieren. Der UART2PPM arbeitet mit Betriebsspannungen zwischen 3,3 und 5 Volt, so dass die Versorgungsspannung in den meisten Fällen vom Host-Controller zur Verfügung gestellt werden kann.

Der PiKoder/PPM USB2PPM ist eine "Ein-Chip-Lösung", um eine Modell- fernsteuerung über eine USB-Schnittstelle zu kontrollieren. Die Spannungs- versorgung für den USB2PPM erfolgt über den USB Anschluss. Für spezifische Anpassungen verfügt das Board über einen kleinen Lochrasterbereich.

PiKoder/DC: Empfänger-Basismodul für Multifunktionsfernsteuerung mit 64 Kanälen

Der PiKoder/DC bildet die Basisplatine zum Aufbau eines Fernsteuerempfängers mit bis zu 64 Kanälen. Auf der Leiterplatte ist eine Spannungsanpassung auf 3,3 Volt, die vom WLAN-Empfänger und den PiKoder/SSC benötigt wird, vorhanden, die Bustreiber, um auch längere Verbindungswege realisieren zu können und eine Logik, die verhindert, dass eventuelle irrtümliche TX-Signale der PiKoder zu einer Zerstörung von Bauteilen führen. Zusätzlich wird ein Steckplatz für das WLAN- sowie das Bluetooth-Modul angeboten.

Platinen

PiKoder Universal Platine
